МК-2003. Ремонтный комплект к домофону МЕТАКОМ-2003

Нами был разработан и запущен в производство ремкомплект домофона Метаком 2003.
Вот что вышло:

http://savepic.org/2355676m.jpg

http://savepic.org/2297309m.jpg

http://savepic.org/2249320m.jpg

http://savepic.org/2293355m.jpg

http://savepic.org/2250350m.jpg

Хотелось бы знать, чего не хватает в домофонах Метаком. Что нужно для облегчения обслуживания.



Изменено:  SHDS
17-11-12 10:26:21

Администратор отключил публичную отправку сообщений
ass
useravatar
User Info

Re: МК-2003. Ремонтный комплект к домофону МЕТАКОМ-2003

а че эта? smile
какие узлы вам удалось реализовать? или вы просто все элементы как у метакома зделали и надо просто ихний проц втыкать? smile)
прайс озвучить можно?


Администратор отключил публичную отправку сообщений
SHDS
useravatar
User Info

Re: МК-2003. Ремонтный комплект к домофону МЕТАКОМ-2003

Там 2 платы клавиатуры с механическими кнопками, одна с подсветкой вторая без (навый метаком и старый метаком). Плата панели в сборе, память подходит что облегчает замену и коммутатор.
Мы реализуем полностью все алгоритмы http://www.exikom.ru/ включая возможность работы с ключами, Метаком, Цифрал, DS1990... Так же реализована функция "Автосбор ключей". Имеются встроенные фильтры : ТМ-08; ТМ2004; sit1233kt1; 1233kt2.
Так же встроен контроллер ключей EM4100 с внутренней антенной в районе индикатора.
Уничтожены резисторы уровней компаратора, теперь это реализовывается программно.
Увеличено напряжение сигнала вызова, теперь трубочки звенят громче и станет меньше проблем с бабушками.
Коммутатор сделан со шлейфом, разъем IDC, теперь на замену после грозы коммутатора будет уходить намного меньше времени. Так же есть смысл восстановить старые приборы диагностики линии.

Прайса пока нет, но будет недорого. Сейчас обкатываем. Интересует что еще желательно добавить...


Администратор отключил публичную отправку сообщений
SHDS
useravatar
User Info

Re: МК-2003. Ремонтный комплект к домофону МЕТАКОМ-2003

ass написал:

какие узлы вам удалось реализовать?
Я наверно не правильно выразился. Это домофон метаком 2003 без корпуса. Вы вынимаете плату метакома, вставляете нашу, меняете память и все работает. Реализован полный протокол метаком 2003! Можно к панели Метаком 2003 подключить наш коммутатор и все будет работать. не нужно тратиться на проц (250 руплей) от езикома...))) ...ВСЁ уже есть на борту !!!
Нормальное фото вот тут http://4put.ru/pictures/max/189/580908.jpg
Примерная розничная стоимость платы панели 750-780 рублей.
Коммутатор на 60 квартир в пластмассовом корпусе, шлейф 30 см сразъемом - 460 руб.
ПП клавиатуры, без подсветки, без шлейфа - 130 рублей
ПП клавиатуры с подсветкой , без шлейфа - 180 руб.


Администратор отключил публичную отправку сообщений
SHDS
useravatar
User Info

Re: МК-2003. Ремонтный комплект к домофону МЕТАКОМ-2003

Вот и инструкцию по программированию простенькую набросали, полная пока в работе. Находится вот тут  Domofon.pdf


Администратор отключил публичную отправку сообщений
ass
useravatar
User Info

Re: МК-2003. Ремонтный комплект к домофону МЕТАКОМ-2003

Молодцы ребята smile
Если че как связаться и как платить?


Администратор отключил публичную отправку сообщений
SHDS
useravatar
User Info

Re: МК-2003. Ремонтный комплект к домофону МЕТАКОМ-2003

Сейчас работа принимается у инженеров и тестируется.
Я написал ранее, Какие есть пожелания по этому аппарату? Допустим, мне не нравилось что при открытии двери в Метакоме 2003 в трубке нет сигнала что дверь открылась, теперь есть. Не хватало встроенных фильтров, теперь есть.. Не хватало режима автосбора ключей, теперь есть, не нравились механические регулировки компаратора, теперь электронные, был слабый сигнал вызова, усилили.... и т.д. Какие есть пожелания еще?
Изначально домофон задумывался только для себя, что бы сэкономить средства, даже если считать по одной клавиатуре 350-130*1500=330000 Так же с коммутатором и панелью...........


Администратор отключил публичную отправку сообщений
ass
useravatar
User Info

Re: МК-2003. Ремонтный комплект к домофону МЕТАКОМ-2003

Я всегда мечтал, чтобы коммутатор сам показывал светодиодами линии, на которых КЗ или переполюсовка wink
слабо?


Администратор отключил публичную отправку сообщений
SHDS
useravatar
User Info

Re: МК-2003. Ремонтный комплект к домофону МЕТАКОМ-2003

ass написал:

Я всегда мечтал, чтобы коммутатор сам показывал светодиодами линии, на которых КЗ или переполюсовка wink
слабо?
Это удорожит стоимость коммутатора, гораздо дешевле иметь отдельный прибор со светодиодами (у меня он был). Как Вы заметили десятки и единицы подключаются к одному разъему, это сделано для того что бы его можно было вытащить, вставить в прибор и проверить всю линию сразу. Прибор в стадии разводки печатной платы.


Администратор отключил публичную отправку сообщений
SHDS
useravatar
User Info

Re: МК-2003. Ремонтный комплект к домофону МЕТАКОМ-2003

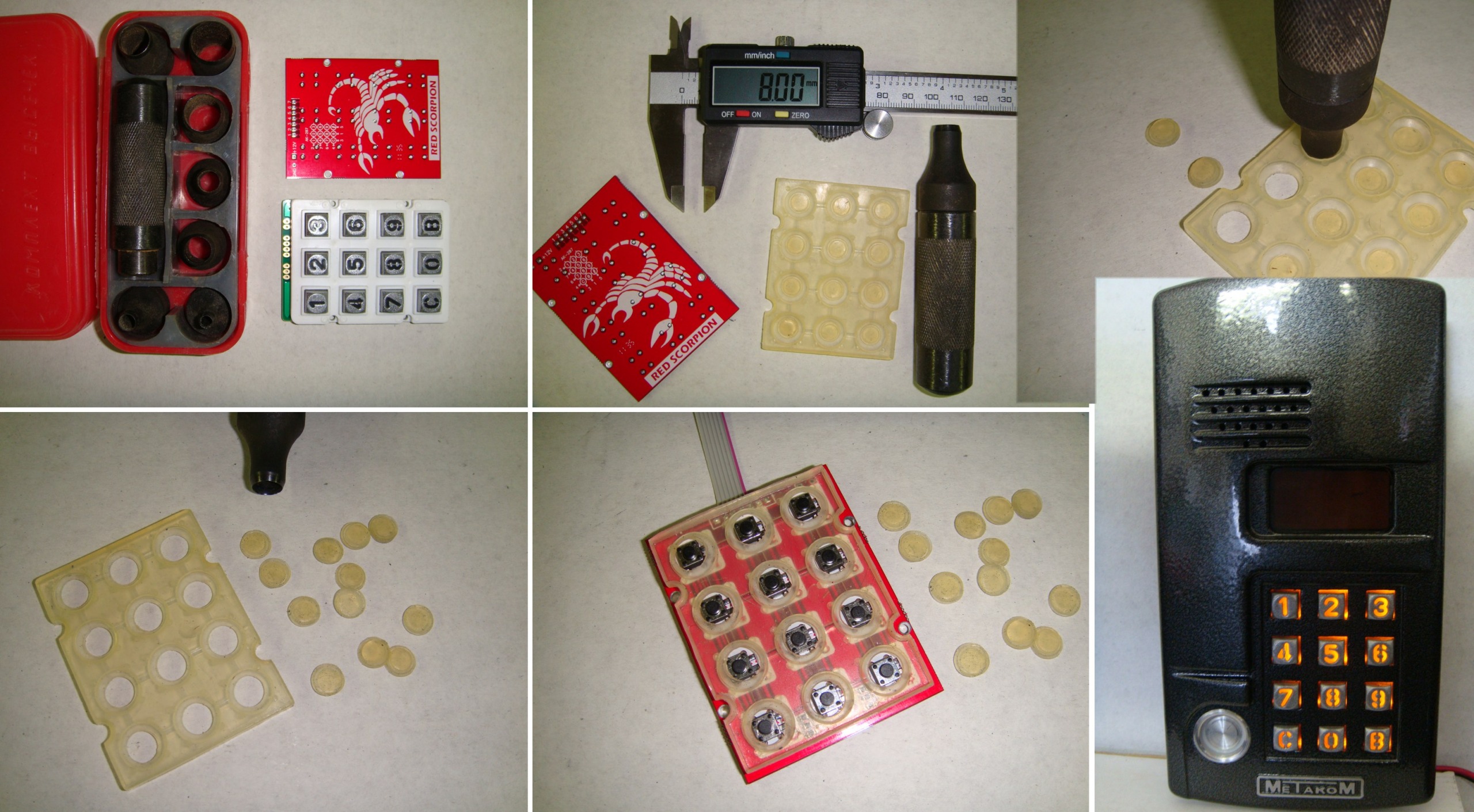

Что бы было более понятно как и что нужно сделать, я решил разместить фотосессию порядка замены старой платы клавиатуры на новую. Она находится вот тут: http://4put.ru/pictures/max/191/587703.jpg
